電源濾波器有哪些接入方式
電源濾波器（EMI/EMC濾波器）是由電容、電感和電阻組成的濾波電路，一種無源雙向網絡，一般用于解決設備間的電磁干擾及EMC整機測試問題。目前市面上的電源濾波器外形多種多樣，規格層出不窮，不同規格的電源濾波器，其接入的方式也不一樣。下面為大家介紹下不同規格電源濾波器的接入方式。
1.電子線接入方式。一般當電源濾波器通過電流≤10A的時候，為方便接入電源和負載，會選擇用電子線接入。當用在PCB板的時候可以采用特殊的PIN針安裝，這樣及簡單又方便。
2.焊片端子接入方式。當電源濾波器通過的電流20A以下的時候會選用焊片端子接入方式。
3.當電源濾波器通過的電流為20A-200A時，可以根據自己的安裝要求，采用螺栓及端子臺等接入方式。

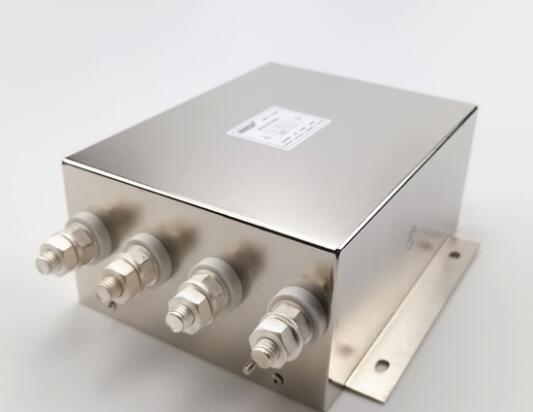

4.當電源濾波器通過的電流大于200A的時候，采用的輸出方式為銅排輸出。
